Kupujesz jeden
PERFOMETR C7 kolor
profesjonalny ząbkomierz miarka.

Po niemal 10 miesiącach testów, prób i kalibracji miarek oraz po wykonaniu paru tysięcy pomiarów nie tylko znaczków, prezentujemy specjalistyczny przyrząd mierniczy, nie tylko dla filatelistów.

profesjonalny ząbkomierz
przezroczysto-wielobarwny
wraz z kieszenią ochronną, której warstwa wierzchnia jest przezroczysta, a warstwa spodnia jest biała
cena zawiera podatek 23% VAT
UWAGA:
PERFOMETR B6 w wersji mono oferowany jest na oddzielnej karcie sprzedaży ID#43544
Cały przyrząd składa się z 8 różnych precyzyjnych miarek

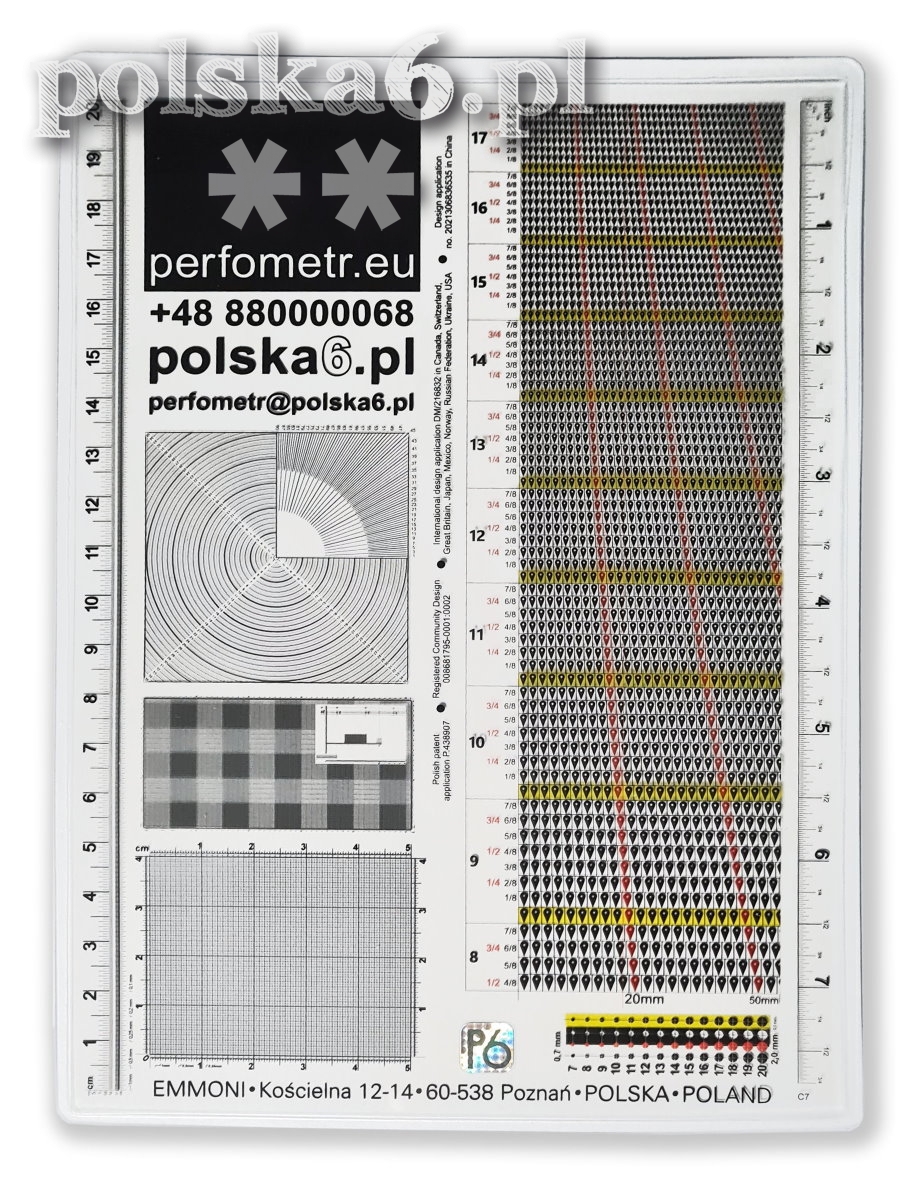

PERFOMETR wersja C7 kolorowa

wymiary miarki
szerokość: 154mm
wysokość: 216,5 mm
grubość: 0,6mm

Oferowany egzemplarz PERFOMETRU zabezpieczony hologramem został wykonany z identycznych materiałów, przy pomocy tych samych urządzeń i tej samej technologii montażu jak WZORCOWY PERFOMETR, który posiada Świadectwo Wzorcowania wydane przez Okręgowy Urząd Miar w Poznaniu. Nr świadecta WM/1669-1/2021.

Dane techniczne i instrukcja obsługi Perfometru

Cały przyrząd pomiarowy składa się
z 8 różnych precyzyjnych miarek.
PERFOMETR*
DZIURKOMIERZ
EMMONIMETR – 4525
EMMONIMETR 1205 KR
Miarka krakowska
KĄTOMIERZ
Miarka centymetrowa
Miarka calowa
Pole dla znaków wodnych

1. PERFOMETR*
Przyrząd pomiarowy do mierzenia perforacji znaczków (popularnie nazwany jest ząbkomierzem).
Składa się z 76 miarek. Łączny zakres pomiaru: od 8 1/2 do 17 7/8. Służy do mierzenia gęstości
otworów w przedmiocie przeperforowanym z rozdzielczością rzędu 1/8 otworu na odcinku
do 50 milimetrów (5 centymetrów). PERFOMETR został wykonany z przezroczystego materiału.
W dotychczas obowiązującej metodologii przyjęto pomiary ilości otworów na długości 20 mm
z podziałką co 1/4 .

PERFOMETR zapewnia pomiar z wielokrotnie większą dokładnością, ponieważ zastosowano w nim:
- dwukrotnie dokładniejszą podziałkę: 1/8,
- obiekt w kształcie kropli,
- dodatkowy jaśniejszy punkt w celu precyzyjnej kalibracji pomiaru.
Ponadto znacznie zwiększono zakres pomiarowy z 20 do 50 mm.
Tego typu zwiększenie i doprecyzowanie skali pomiaru zwiększyło skokowo ich dokładność,co z kolei
przyczyniło się do znacznego zminimalizowania interpretacji wyników.

Z lewej strony miarki umieszczone są wartości liczbowe pomiaru ze skokiem co 1/8. Obok klasycznych
(podstawowych) wartości pomiaru 1/4, 1/2, 3/4 znajdują się nowe wartości 1/8, 2/8, 3/8, 4/8, 5/8,
6/8, 7/8 (puste miejsce przyjmuje wartość całkowitą).
W wersji kolorowej miernika wartości klasyczne pokazane są w kolorze czerwonym.
Prawidłowy pomiar perforacji:
1A.
Pomiar obiektu na PERFOMETRZE.
Dla wygody, przejrzystości i szybkość pomiaru należy umieścić PERFOMETR w lub na białej
powierzchni dołączonej ochronnej plastikowej kieszeni.
Pierwszy otwór mierzonego obiektu należy umieścić centralnie na łezce w taki sposób, aby jasny
środkowy punkt łezki był równo oddalony od lewego, prawego i dolnego brzegu otworu perforacyjnego
(fot. 2,3,4).
Z każdym kolejnym otworem postępujemy podobnie. W przypadku gdy w kolejnych otworach jasny
punkt nie znajduje się centralnie między ząbkami to badany obiekt przesuwamy w górę lub dół miarki,
aż do momentu gdy wszystkie jasne otwory będą położone centralnie.
Wartość pomiaru odczytujemy z kolumny z lewej strony.

W sytuacji gdy NIE MOŻNA dopasować na całej szerokości ząbkowania (max 50mm) do odpowiedniej
wartości, należy porównać wartości umieszczone wyżej i niżej. Następnie wybrać najbardziej skrajny
ząbek pasujący do swojego miejsca w jednej z dwóch perforacji i odczytać odpowiednią wartość
(fot. 5,6,7,8).

1B.
Pomiar obiektu pod PERFOMETREM
Dotyczy to obiektów znajdujących na stałe na większych powierzchniach, bez możliwości ich
rozdzielenia np. znaczek naklejony na kopercie (fot. 9). W tym wypadku sam pomiar może wydawać
się dosyć utrudniony, ale otrzymany dokładny wynik wynagradza trudności. Podczas tego pomiaru
postępujemy analogicznie. Tutaj zalecamy użycie końca łezki. Koniec pierwszej łezki powinien znaleźć
się po środku ząbka. Z kolejnym ząbkiem postępujemy podobnie. Itd.

PERFOMETR Dodatkowe informacje.
Dla wygodniejszego wyszukiwania pomiarów i często używanych wartości, ząbkowania całkowite
od 9 do 17 zostały umieszczone na ciemniejszym tle. Ponadto dla ułatwienia zliczania ząbkowania
co 10-ta łezka ma jasny kolor (fot.9). W PERFOMETRZE kolorowym zastosowano odpowiednio:
tło żółte i łezki czerwone.
W odległości 20 mm od lewego brzegu umieszczono pionową linię pokazującą klasyczny zakres
pomiaru. W wersji kolorowej linia ta jest czerwona.


2. DZIURKOMIERZ
Miarka kołowa służy do pomiaru wielkości otworu perforacyjnego. Zakres wielkości pomiaru
od 0,7 mm do 2 mm. Skok pomiaru co 0,1 mm.
Mierzony otwór przykładamy do najbardziej pasującego okręgu, połowy okręgu.
W zależności od percepcji mierzącego możemy użyć różnych kolorów.

3. EMMONIMETR - 4525
Miarka siatkowa służy do pomiaru odległości pomiędzy wybranymi punktami na powierzchni
max 5x4 cm. Dokładność pomiaru 0,25mm (250 mikronów).

4-5. EMMONIMETR 1205 KR – dwie miarki połączone.

4. EMMONIMETR 1205
Miarka siatkowa służy do pomiaru odległości pomiędzy wybranymi punktami na powierzchni
26 mm x 51mm, > 1 x 2 cala z podziałką brzegową 1/16 cala.
Dokładność pomiaru 0,05mm (50 mikronów). Ze względu na zastosowaną gęstą siatkę pomiarową
konieczne jest użycie mikroskopu lub szkła powiększającego >30x.
Zastosowano różne położenie linii mierniczych. Takie naprzemienne ich rozmieszczenie ułatwia odczyt
wartości, nie powoduje efektu zlewania się linii oraz skraca czas wyszukiwania punktów i pomiaru.

5. EMMONIMETR KR
W prawym górnym rogu umieszczono dodatkową miarkę specjalnie dedykowaną do badania
nadruków typograficznych znaczków polskich wydania przedrukowego tzw. „krakowskiego” z 1919r.
Służy ona do precyzyjnego pomiaru wysokości samego nadruku, jak i odległości pomiędzy
I i II wersem i rombem. Więcej szczegółowych informacji o badaniach tych nadruków w literaturze
przedmiotu. Np.: Michael Lenke: Die Krakauer Ausgaben der polnischen Post von 1919.
Quickborn/Elbe, im April 1919. Przykładowy sposób pomiaru pokazano na fot. 10.

6. KĄTOMIERZ z miarką do okręgów.
6a Służy do pomiaru kątów, linii rastra. Zakres pomiaru 0-900, dokładność pomiaru 10.
6b Służy do pomiaru okręgu. Zakres pomiaru: średnica 50 mm, dokładność pomiaru 0,25mm.




7. Miarka centymetrowa z zakresem pomiaru do 20 cm.
Miarka ta składa się z sześciu poziomów pomiaru:
5mm; 1mm; 0,5mm; 0,25mm; 0,2 mm; 0,1mm (100 mikronów).
Dla wartości od 0,20 (200 mikronów) do 0,10 (100 mikronów) zalecane jest użycie lupy >10x.

8. Miarka calowa z zakresem pomiaru do 7 3/4 cala.
Dokładność 1/64 cala.

9. Czarne pole dla znaków wodnych. Ułatwia i zwiększa kontrast podczas odczytu.

UWAGI
- zalecane jest używanie PERFOMETRU w temperaturze pokojowej (15-25’C) (59-77’F);
- miarka wykonana jest z materiałów elastycznych. Jednak zbyt mocne wygięcie może spowodować stałe
odkształcenie lub doprowadzić do jej złamania;
- ze względu na użyte materiały, delikatność, słabą odporność na zarysowania, nie należy używać
PERFOMETRU na powierzchniach brudnych, chropowatych;
- zalecane jest przechowywanie miarki w załączonej firmowej kieszeni ochronnej;
- zabrudzoną miarkę PERFOMETR można przetrzeć bawełnianą szmatką zamoczoną w wodzie.

EMMONI zastrzega, że wyniki pomiarów uzyskane za pomocą miarki PERFOMETR nie mogą być podstawą żądania jakiegokolwiek odszkodowania.
* Miarka powyższa podlega ochronie prawnej.
1. Zgłoszono jako wynalazek P.438907 w Urzędzie Patentowym RP
2. Zarejestrowany wzór wspólnotowy 008681795-0001:0002 . Austria, Belgia, Bułgaria, Chorwacja, Cypr, Czechy, Dania, Estonia, Finlandia,
Francja, Grecja, Hiszpania, Holandia, Irlandia, Litwa, Luksemburg, Łotwa, Malta, Niemcy, Portugalia, Rumunia, Słowacja, Słowenia, Szwecja, Węgry, Włochy.
3. Zgłoszono jako wzór przemysłowy DM/216832 w Kanadzie, Szwajcarii, Wielkiej Brytanii, Japonii, Meksyku, Norwegii, Rosji, Ukrainie, USA.
4. Zgłoszono jako wzór przemysłowy 2021306836535 w Chinach (a dokładniej "w Chińskiej Krajowej Administracji ds. Własności Intelektualnej").
